1.3.6 USP30一体化供电模块
产品描述
无人机一体化供电模块是专为多旋翼无人机系统设计的集成式电源管理单元，集配电、稳压输出、电流/电压监测、电源保护与智能通信于一体，可为飞控、图传、云台、导航及机载外设提供稳定、可靠、高效的多路供电方案。
规格参数
| 参数 | 规格 |
|---|---|
| 电源输入 | 14~60V |
| 电源输出 | 5V/5A、12V/5A |
| 传感器 | Voltage sensor、Current sensor |
| 重量 | 66g |
| 尺寸 | 82.7mm × 42.7mm × 15.8mm |
| 工作温度 | -20~80°C |
接口定义
| 接口名称 | 功能说明 | 接口类型 |
|---|---|---|
| 14~60V IN | 电源输入接口 | XT30公头 |
| FC | 飞控供电接口 | XT30母头 |
| AI | AI模块供电接口 | XT30母头 |
| SW | 交换机模块供电接口 | XT30母头 |
| 5V | 5V设备供电接口 | XT30母头 |
| LASER | 激光雷达供电接口 | XT30母头 |
| GIMBAL | 吊舱供电接口 | XT30母头 |
| 12V | 12V设备供电接口 | XT30母头 |
| 4G | 4G链路模块供电接口 | XT30母头 |
| RF | 射频模块供电接口 | XT30母头 |
| CAN1-CAN4 | CAN设备拓展接口 | GH1.25-4P |
| 指示灯 | 8个 | - |

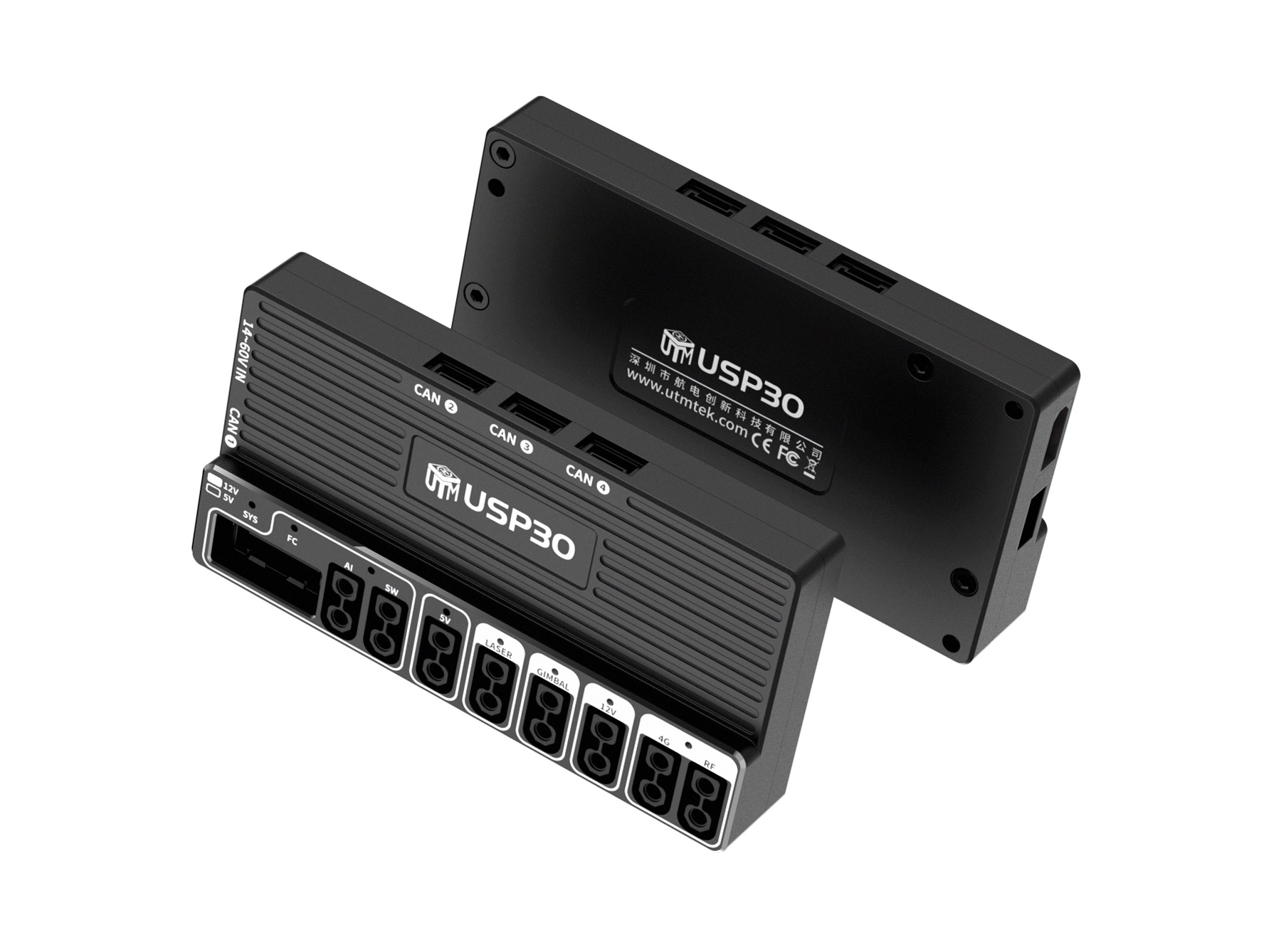

产品参数图

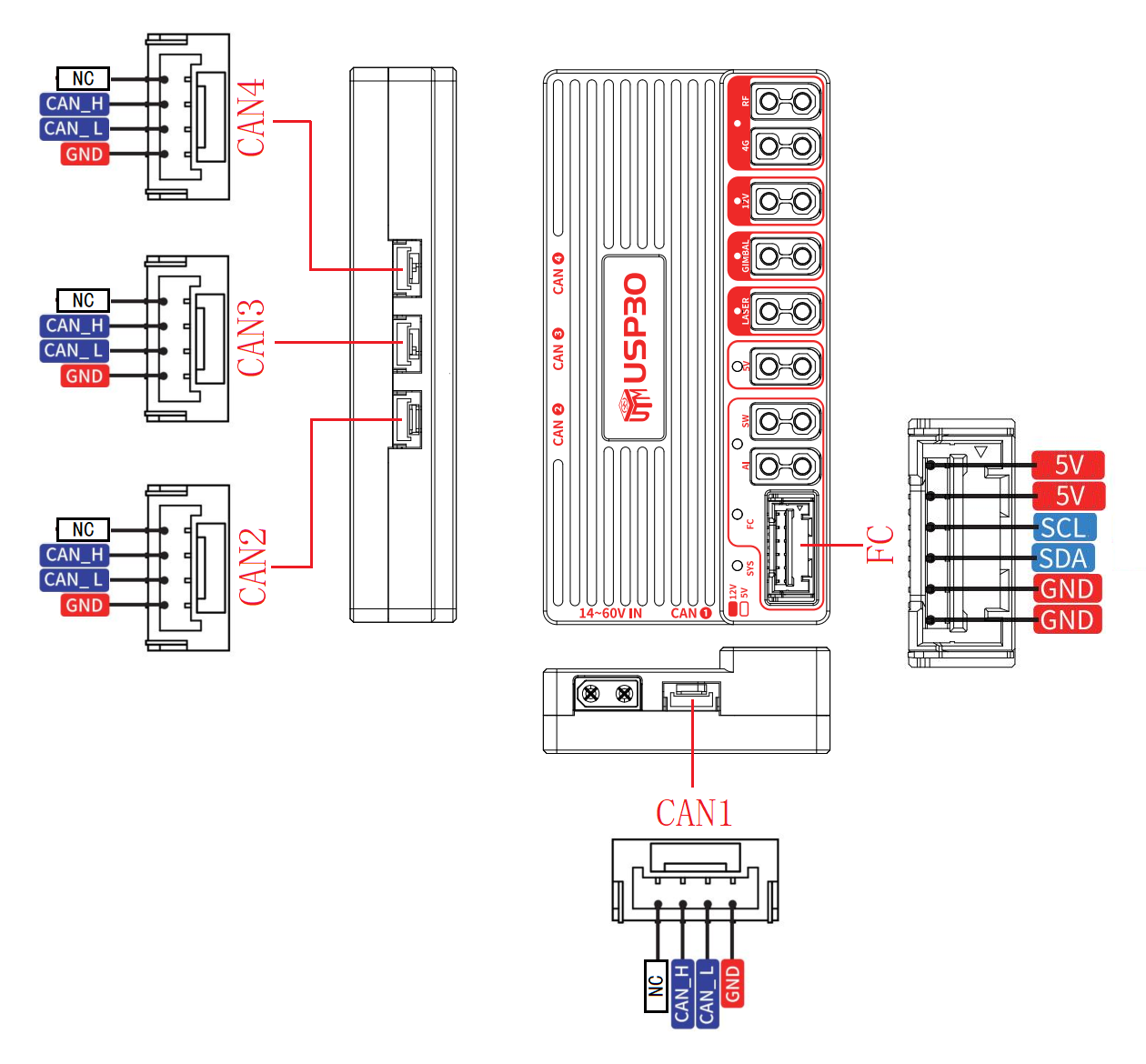

USP30 接口图

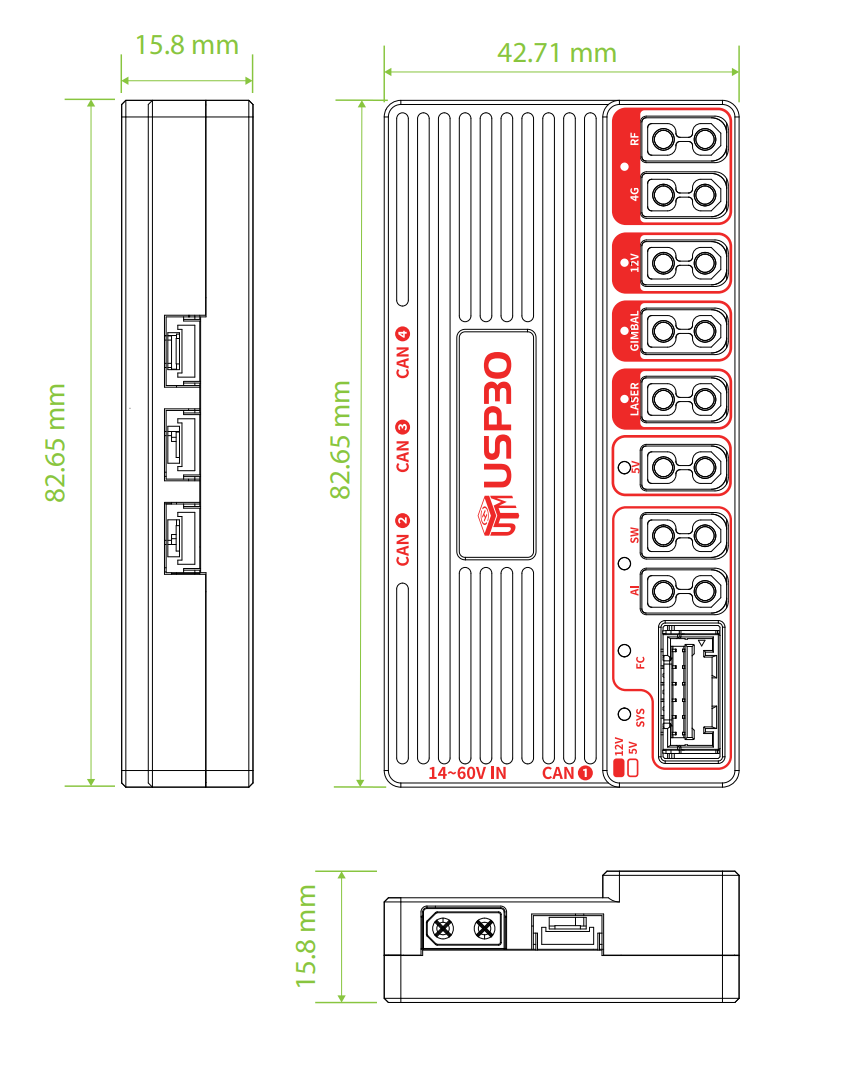

USP30 尺寸图

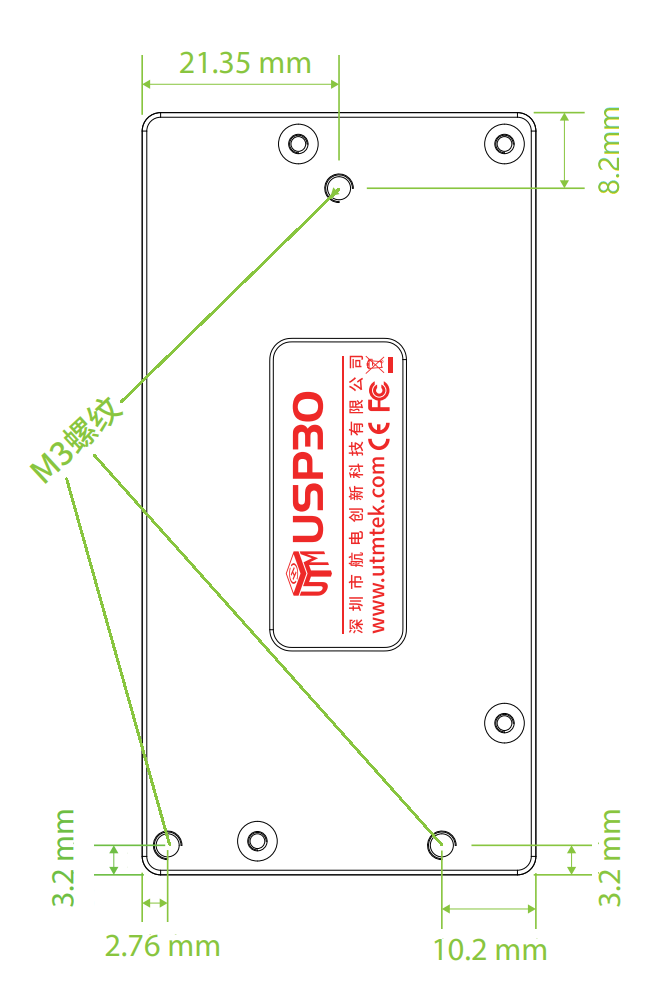

USP30 安装图
