1.5.2 ZK30三联式无人机中控台

产品描述

ZK30三联式无人机中控台是面向多机协同、远程作业场景打造的一体化指挥中枢，采用三联屏并行显示架构，可同时呈现飞行态势、高清图传与任务数据，实现多维度信息一屏掌控。它集成全链路通信管控、多机编队调度、航线规划与实时飞控指令下发等核心能力，支持数传、图传、遥控信号协同传输，能对多架无人机进行集中监控、接力操控与任务协同管理，同时具备数据记录、状态告警与链路冗余保障，可满足巡检、安防、应急救援等场景下的高效指挥需求，是大型无人机作业与集群管控的核心地面终端。

席位配置

席位类型	配置
主机位	地图显示器、视频显示器、触摸屏
指挥位	操控摇杆、油门杆、指纹授权
僚机位	对讲机、耳麦

显示器功能

显示器	功能
地图显示器	卫星地图、显示飞行轨迹、规划航线、显示无人机参数
视频显示器	显示无人机视频、飞行参数叠加HUD、AI识别

控制能力

参数	规格
接入机型	大疆机场、道通机巢、航电机巢、开源无人机等
接入数量	10台无人机
操控摇杆	高精度霍尔型，控制无人机、控制吊舱
席位按钮	子功能按钮、切换开关、带保险盖抛投开关
通讯方式	网络通讯
部署方式	互联网、局域网
视频延迟	1秒以内
视频切换	每台无人机支持3路视频切换
模式切换	无人机控制模式/吊舱控制模式
单机模式	主机位控制无人机/僚机位控制吊舱
多机模式	主机位控制A号无人机/僚机位控制B号无人机

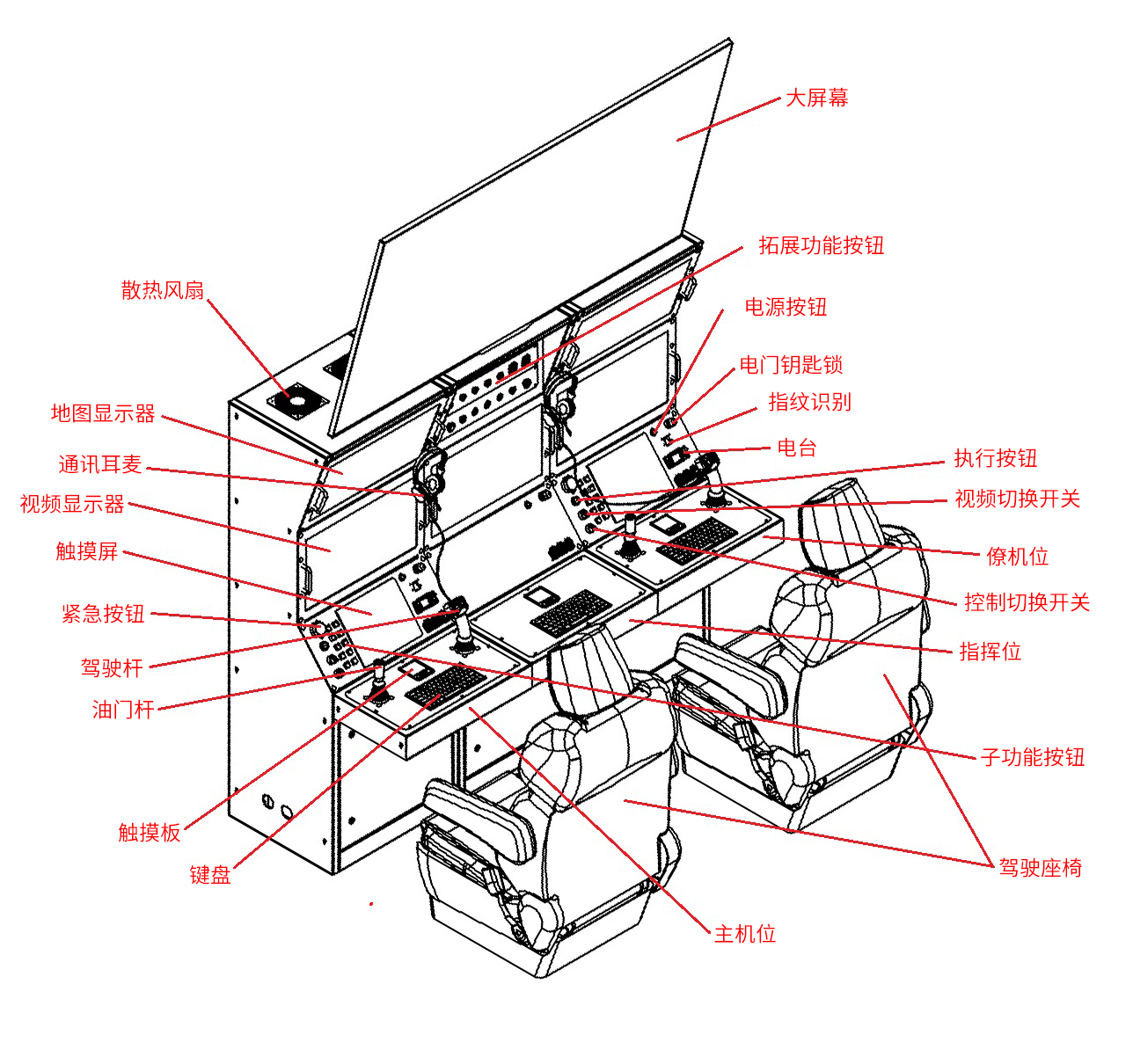

功能模块分布图

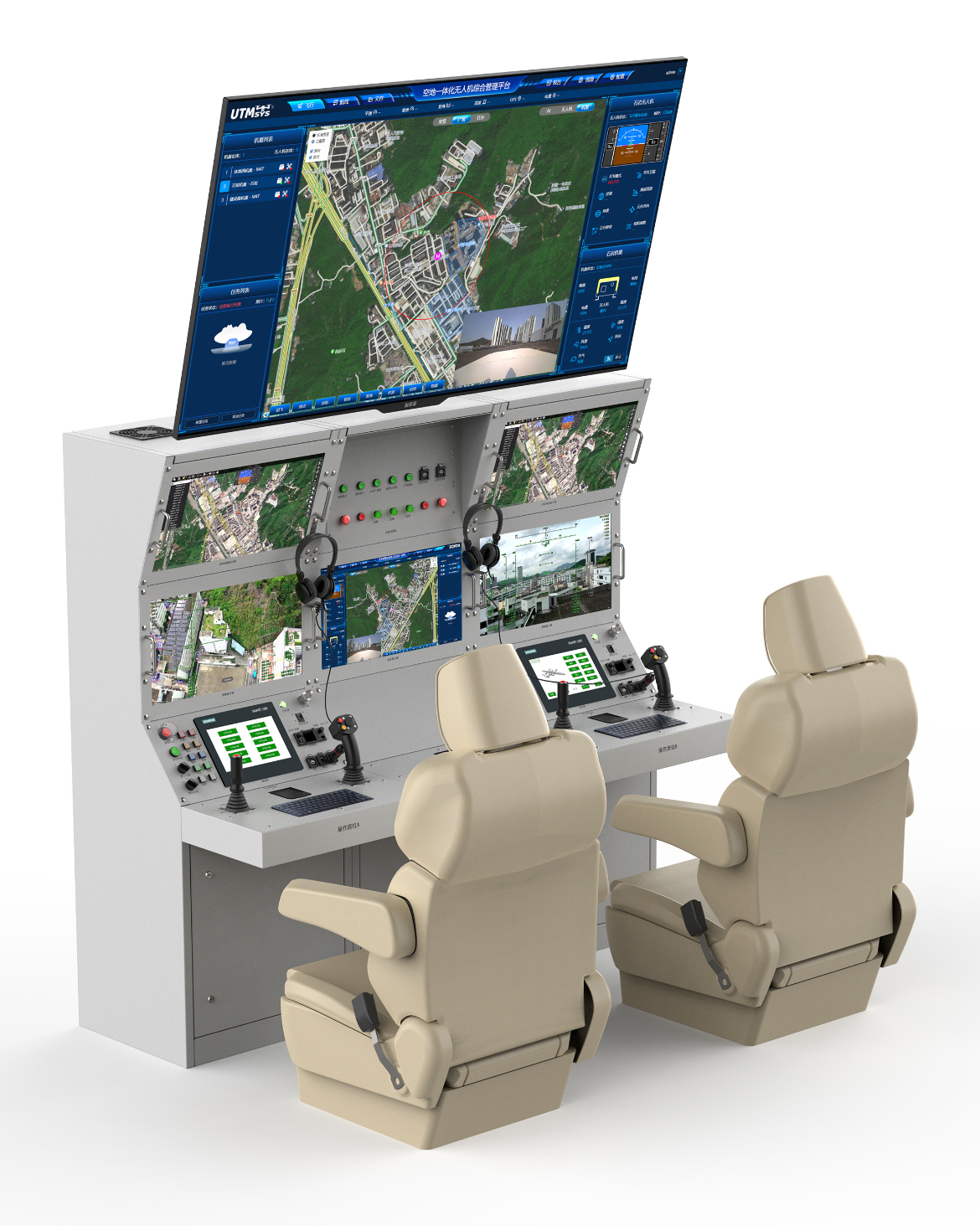

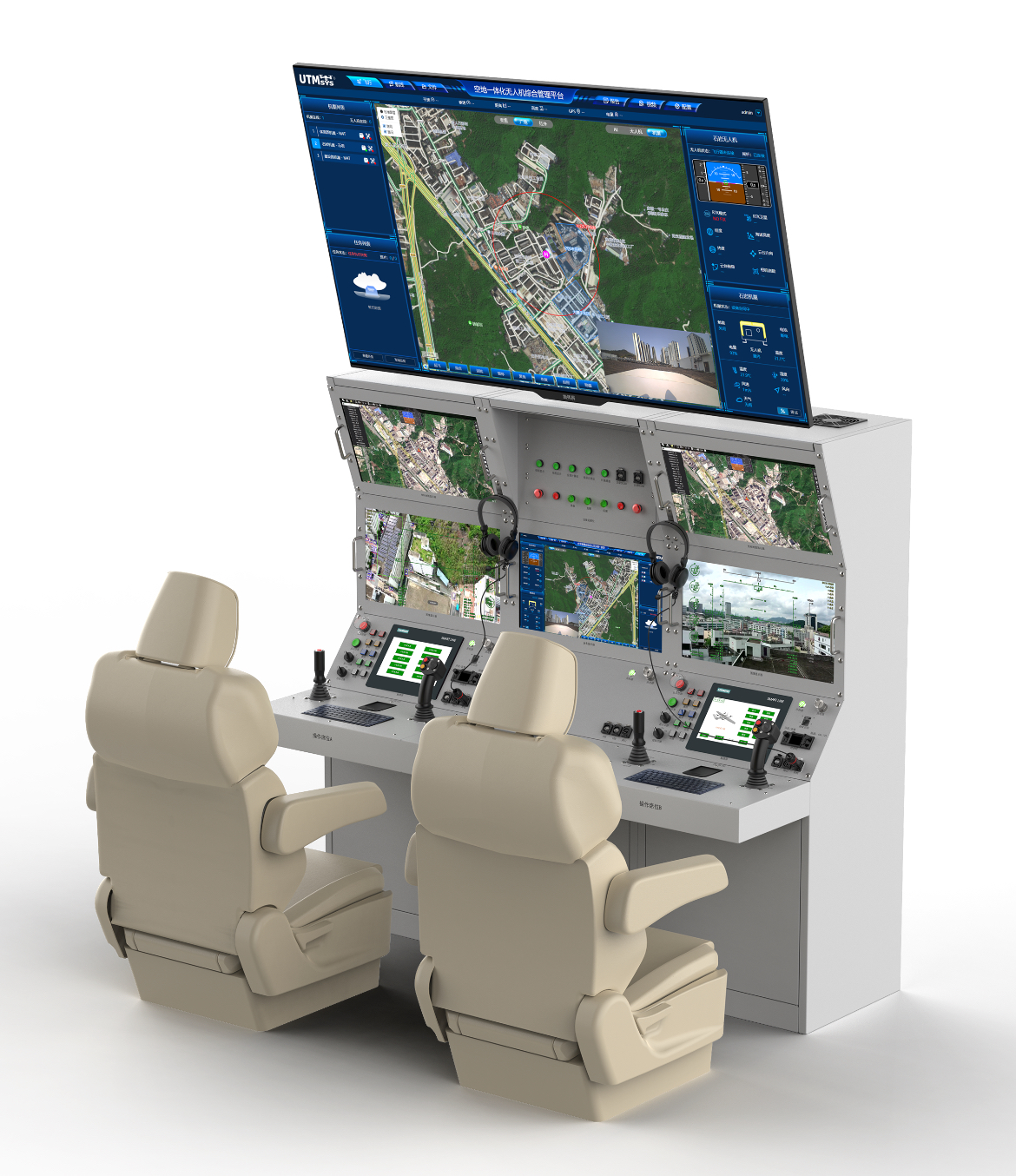

产品外观

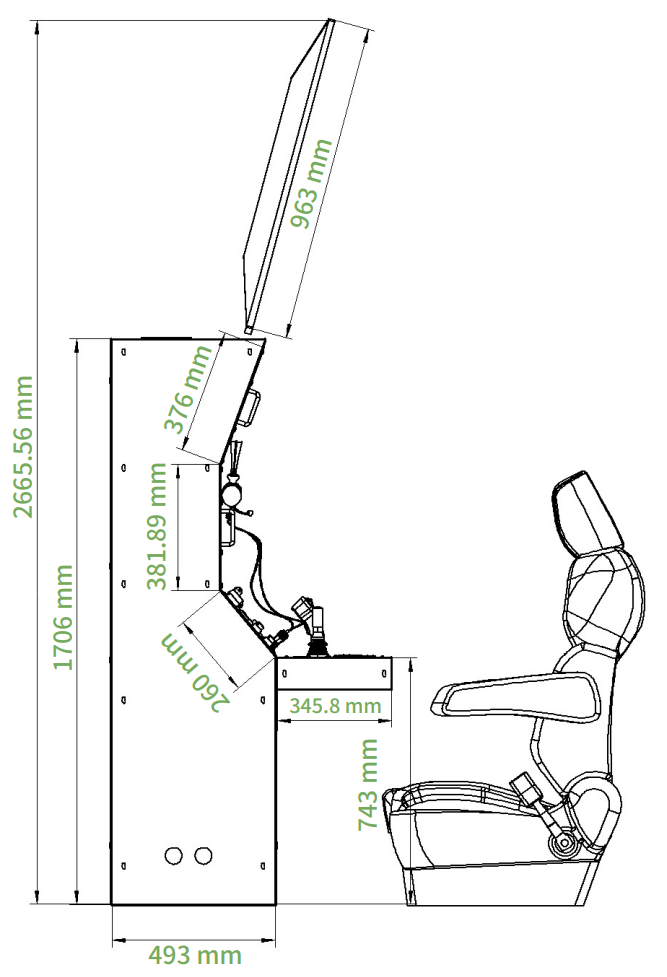

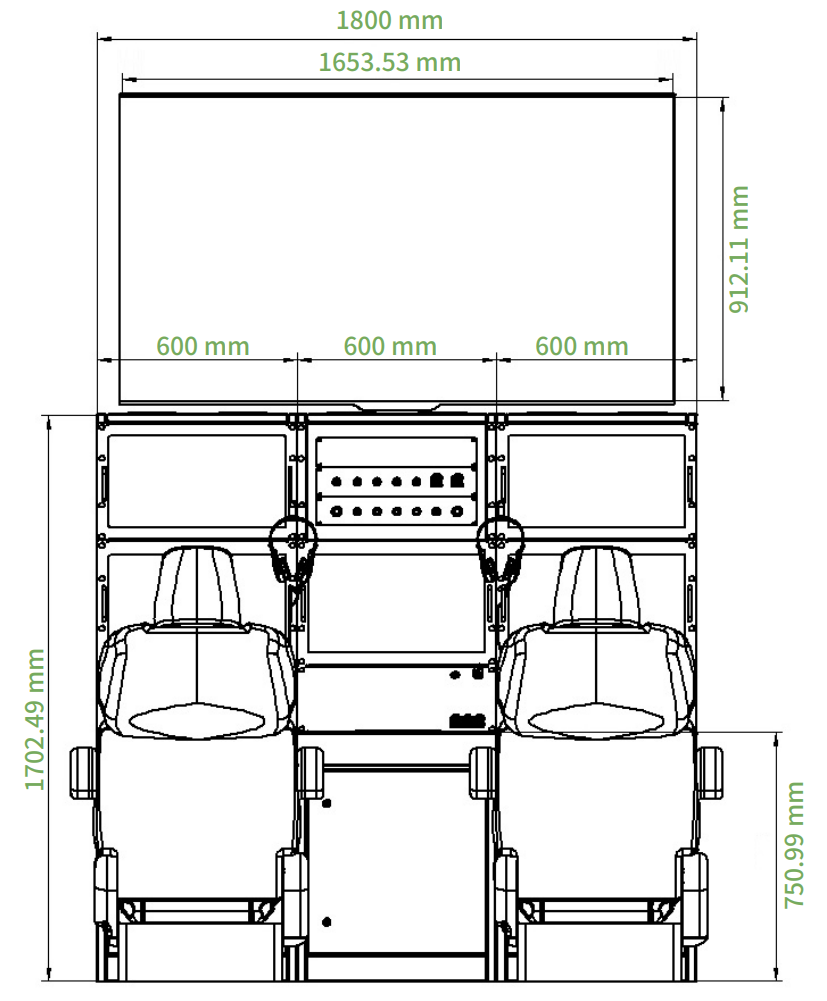

尺寸图
