3.2 RDK X5 Module

RDK X5 Module出厂前已安装ubuntu 22.04，若在开发过程中有需要重新安装系统，请参考如下内容

系统烧录​

RDK X5 Module 目前提供Ubuntu 22.04系统镜像，有desktop，server两个版本可供选择；

desktop：带有桌面的Ubuntu系统，可以外接屏幕、鼠标操作；

server：无桌面的Ubuntu系统，可以通过串口、网络远程连接操作。

镜像下载​

RDK X5 Module出厂已经烧写测试版本系统镜像，为确保使用最新版本的系统，建议参考本文档完成最新版本系统镜像的烧写。

点击 下载镜像，进入版本选择页面，选择最新版本目录，进入系统下载页。

下载完成后，需要解压出Ubuntu系统镜像文件，如ubuntu-preinstalled-desktop-arm64.img

在板烧录​

长按AI REC按键，使用USB线将AI USB 2.0 接口与PC端连接，连接后AI 算力模块会自动上电，等待5s，进入烧录模式，核心板自带的eMMC会被映射成U盘。

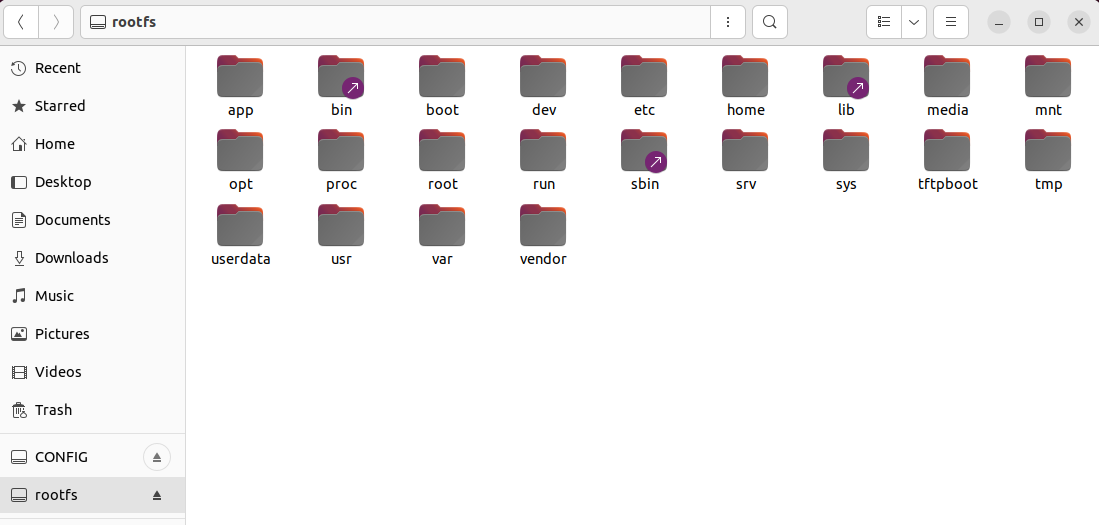

在Ubuntu系统上，文件管理会出现CONFIG和rootfs两个文件夹

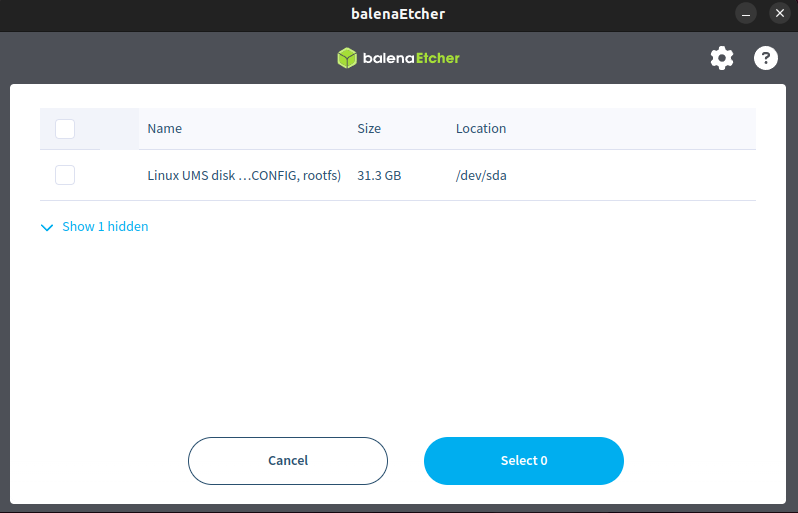

在Ubuntu系统PC端可以选择balenaEtcher工具进行烧录

启动系统​

供电​

在没有外接其他任何设备时，为方便SSH调试，可通过载板上AI USB 3.0接口给RDK X5 Module供电，需要使用支持5V/5A的电源适配器或电脑USB口为载板供电。

若需要外接其他设备如鼠标、键盘、显示器或摄像头、雷达等传感器，则需要使用AI PWR的XT30接口通过配套的USP10电源模块进行供电。

存储​

RDK X5 Module 核心板自带eMMC

显示​

RDK X5 Module开发板支持HDMI显示接口，通过HDMI线缆连接底板和显示器，可安装Ubuntu 22.04 Desktop 桌面版，以支持图形化桌面显示。

网络连接​

RDK X5 Module 带有以太网、Wi-Fi两种网络接口，用户可通过任意接口实现网络连接功能。

具体过程​

首先保持开发板断电，并通过HDMI线缆连接开发板与显示器，最后给开发板上电。

系统首次启动时会进行默认环境配置，整个过程持续45秒左右，配置结束后会在显示器输出Ubuntu系统桌面。

开发板指示灯说明
  • 绿色 指示灯：点亮代表硬件上电正常 如果开发板上电后长时间没有显示输出（2分钟以上），说明开发板启动异常。需要通过串口线进行调试，查看开发板是否正常。

Ubuntu Desktop 版本系统启动完成后，会通过 HDMI 接口在显示器上输出系统桌面，如下图：


常见问题​

首次使用开发板时的常见问题如下：

  • 上电不开机 ：请确保使用供电中推荐的适配器供电；请确保X5 Module的eMMC已经烧录过Ubuntu系统镜像

注意事项​

  • 禁止带电时拔插除 USB、HDMI、网线之外的任何设备
  • 选用正规品牌的USB Type C 口供电线，否则会出现供电异常，导致系统异常断电的问题

更多问题的处理，可以查阅 常见问题 章节，同时可以访问 D-Robotics 开发者官方论坛 获得帮助。

miniboot系统引导恢复​

注意
  1. 此操作需要搭配D-Robotic官方X5 Module的底板使用
  2. miniboot系统引导恢复是在误烧录了第三方系统镜像或不完整镜像，导致miniboot无法正常引导，从而无法按照在板烧录方式进入烧录模式，此操作属于高风险操作，操作前请先联系官方技术支持
信息

建议在win系统平台进行操作，在ubuntu系统识别不到U盘映射目录

mmc dev 0
mmc erase 0 0x1000
mmc part
ums 0 mmc 0

要理解 mmc dev 0、mmc erase 0 0x1000、mmc part、ums 0 mmc 0 这四条命令，首先需要明确它们的运行环境：这些是 U-Boot 引导程序 中的 mmc 子命令（部分嵌入式 Linux 终端也支持简化版），用于操作 MMC 存储设备（如 eMMC 芯片、SD 卡）—— 这是嵌入式系统（如开发板、路由器、智能设备）中最常见的存储介质操作方式。

下面逐一拆解每条命令的作用、参数含义及使用场景，结合嵌入式开发的实际需求说明：

1. mmc dev 0：切换 / 选择 MMC 设备​

核心作用​

指定当前操作的 MMC 存储设备（类似电脑中 “选择磁盘”，如 “切换到 D 盘”）。

参数解析​

  • mmc：U-Boot 中操作 MMC 设备的命令前缀（类似 “磁盘管理工具” 的入口）。
  • dev：device 的缩写，子命令功能是 “选择 / 切换 MMC 设备”。
  • 0：MMC 设备编号（关键参数）。嵌入式系统中可能存在多个 MMC 设备（如 “0 号是板载 eMMC，1 号是外接 SD 卡槽”），编号由硬件设计和 U-Boot 驱动定义（可通过 mmc list 查看所有可用设备）。

示例与场景​

bash

# 1. 查看当前系统中所有 MMC 设备（确认编号）
mmc list
# 输出可能类似：
# mmc0: SDHC/SDXC at 0:0 (eMMC)  # 0 号设备：板载 eMMC
# mmc1: SDHC/SDXC at 0:1 (SD card)  # 1 号设备：外接 SD 卡

# 2. 选择 0 号 eMMC 作为当前操作设备
mmc dev 0
# 输出反馈：mmc0 is current device （表示已切换成功）

注意​

  • 后续所有 mmc 命令（如 erase、part）都会作用于 “当前选中的设备”，若不执行 mmc dev，U-Boot 会默认选择第一个检测到的 MMC 设备（通常是 0 号）。

2. mmc erase 0 0x1000：擦除 MMC 设备指定区域​

核心作用​

物理擦除 MMC 设备中指定地址范围的存储区域（MMC 存储的 “擦除” 是强制操作，擦除后数据不可恢复，需格外谨慎）。

参数解析​

  • erase：子命令功能是 “擦除 MMC 存储块”（MMC 存储以 “块” 为最小擦除单位，通常 1 块 = 512 字节或 4096 字节，由设备决定）。
  • 0：起始块地址（十六进制或十进制，默认十六进制）。表示从 MMC 设备的 “第 0 块” 开始擦除（0 块是 MMC 设备的起始地址，通常包含分区表、引导程序等关键数据）。
  • 0x1000：擦除块数量（十六进制，0x1000 换算为十进制是 4096 块）。

关键计算：擦除大小​

擦除总大小 = 擦除块数量 × 单块大小（以常见的 “1 块 = 512 字节” 为例）：0x1000（4096 块） × 512 字节/块 = 2,097,152 字节 = 2MB即这条命令会从 MMC 设备的起始位置（0 块）开始，擦除后续 2MB 的存储区域。

场景与风险​

  • 使用场景：嵌入式开发中用于 “清空设备引导区”（如刷写新系统前，擦除旧的 U-Boot 或分区表）。
  • 极高风险：
    • 若擦除范围包含 引导程序（U-Boot） 或 分区表，可能导致设备无法启动（变 “砖”）。
    • 擦除后数据无法通过常规工具恢复（MMC 擦除会清除存储单元的电荷）。

3. mmc part：查看 MMC 设备的分区表​

核心作用​

读取并显示当前选中 MMC 设备的 分区信息（类似电脑中 “磁盘管理” 查看分区列表，如 C 盘、D 盘的大小和起始位置）。

参数解析​

  • part：partition 的缩写，子命令功能是 “列出分区表”。无额外参数（仅作用于当前通过 mmc dev 选中的设备）。

示例输出与解读​

bash

# 先选中 0 号 eMMC 设备，再查看分区
mmc dev 0
mmc part

# 输出可能类似：
Partition Map for MMC device 0  --   Partition Type: DOS
Part    Start Sector    Num Sectors     UUID            Type
  1     2048            102400          5f808181-01     83 (Linux)
  2     104448          2048000         5f808181-02     83 (Linux)
  • 关键字段解读：
    • Part：分区编号（1、2、3...）。
    • Start Sector：分区起始扇区（扇区 = 块，与 mmc erase 的 “块地址” 对应）。
    • Num Sectors：分区总扇区数（× 单块大小 = 分区实际容量）。
    • Type：分区类型（如 83 表示 Linux 数据分区，ef 表示 EFI 引导分区）。

场景​

  • 开发中确认 “分区是否正确创建”（如刷写系统后，检查 /boot 分区、根分区是否存在）。
  • 配合 mmc erase 使用：通过 mmc part 查看分区的起始 / 结束块，避免误擦除有效分区。

4. ums 0 mmc 0：将 MMC 设备模拟为 USB 大容量存储（U 盘）​

核心作用​

通过 USB 端口 将当前选中的 MMC 设备（如 eMMC、SD 卡）模拟为 “U 盘”，供电脑（或其他主机）通过 USB 直接读写（无需通过网络或串口传输文件）。

参数解析​

  • ums：USB Mass Storage 的缩写，子命令功能是 “启动 USB 大容量存储模式”。
  • 第一个 0：USB 控制器编号。嵌入式设备可能有多个 USB 口（如 “0 号是 Type-A 口，1 号是 Type-C 口”），通常填 0（默认第一个 USB 控制器）。
  • mmc：指定要模拟的设备类型（这里是 MMC 存储，其他类型如 nand 对应 NAND 闪存）。
  • 第二个 0：MMC 设备编号（与 mmc dev 0 中的编号一致，即要模拟的 MMC 设备）。

操作流程与场景​

  1. 硬件连接：用 USB 线将嵌入式设备的 USB 口与电脑连接（需确保设备支持 USB 从模式）。

  2. 执行命令：

    bash

    ums 0 mmc 0  # 将 0 号 MMC 设备通过 0 号 USB 控制器模拟为 U 盘

  3. 电脑识别：执行后电脑会自动识别到一个 “新 U 盘”，可直接在 “我的电脑” 中打开，复制 / 粘贴文件（如将系统镜像写入 MMC 设备）。

  4. 退出模式：在电脑中 “安全弹出 U 盘” 后，在 U-Boot 中按 Ctrl+C 终止 ums 命令，恢复 MMC 设备的本地操作权限。

注意​

  • 仅支持 “有 USB 从模式” 的嵌入式设备（如大多数开发板，无 USB 从功能的设备无法使用）。
  • 执行 ums 期间，U-Boot 会暂停其他操作，直到终止命令（Ctrl+C）。

四条命令的关联场景（嵌入式开发示例）​

以 “给开发板刷写新 Linux 系统” 为例，四条命令可能的配合流程：

  1. mmc list → 查看所有 MMC 设备，确认要刷写的是 0 号 eMMC。
  2. mmc dev 0 → 选中 0 号 eMMC 作为当前操作设备。
  3. mmc part → 查看当前分区表，确认旧分区的起始位置（避免误擦除）。
  4. mmc erase 0 0x1000 → 擦除 eMMC 起始 2MB 区域（清空旧的 U-Boot 和分区表）。
  5. ums 0 mmc 0 → 将 eMMC 模拟为 U 盘，电脑识别后写入新系统镜像。
  6. 写入完成后，Ctrl+C 终止 ums，mmc part 验证新分区表是否正常。

通过以上解读，可明确这四条命令是嵌入式开发中 “MMC 设备管理” 的核心操作，需结合硬件特性和操作目的谨慎使用（尤其是 mmc erase，避免数据丢失或设备变 “砖”）。
